七氟丙烷充装系统

发布时间:2020-02-08

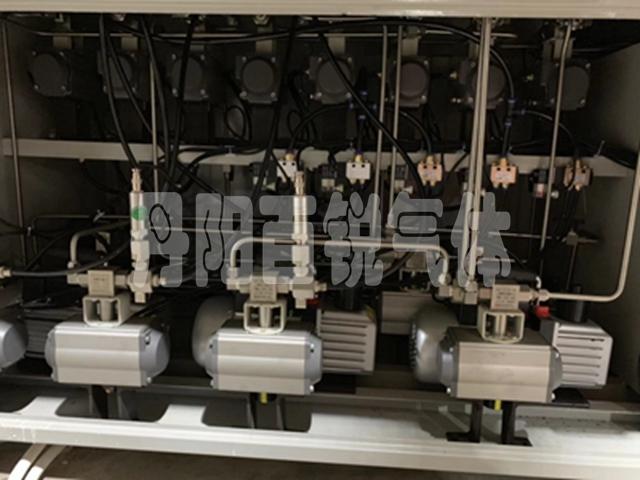

七氟丙烷充装系统

                                     七氟丙烷自动加药回收充装系统;

  七氟丙烷自动加药回收充装系统plc控制人机界面;1工位;2工位;3工位可定制

设备描述

1. 本系统设有1;6气动增压泵,也可用氮气增压,原料桶的剩余气体可通过气体增压泵直接自己回收,这是一项很好的节能降耗措施。

2. 设备具有手动和自动控制系统。充装阀门采用高压气动阀通过 PLC 实现程序自动控制。另外也可以手动单独操作每一个步骤进行充装。

3. 充装步骤:将待充气瓶放到电子称上并连接管路,启动系统,回收钢瓶内剩余药剂;到钢瓶设定重量后;真空泵启动-抽真空-达到设定值-停真空泵-启动充装泵-充装阀打开-到设定重量-停充装泵-充装阀关闭-高压氮气充装阀打开-充氮气到设定压力-关闭充氮阀-声光报警。

技术参数:

 气体介质:七氟丙烷、氮气;气瓶类型:国家标准七氟丙烷钢瓶;充装压力范围:0~10MPa

 充装排:1-3瓶;充装时间:单瓶在30 分钟内完成;充装精度:七氟丙烷在±0.1Kg 误差范围以内,氮气为±2%

充装控制:自动和手动两种控制系统;原料气可以使用单瓶或者双瓶并联式提供气源;电子称量程 300KG 精度±0.05KG;真空泵 2XZ-4 直连式
