低温绝热气瓶成套检测工艺说明

发布时间:2018-07-16

                           低温绝热气瓶LNG成套检测工艺说明及所需设备配置清单;

    低温绝热气瓶LNG检测站成套检测工艺说明及所需设备配置清单;

                                          一、准备工作

    检测现场要求远离明火或电火花10米以上

    禁止吸烟、明火、放置多用途的电器

    保持检验现场区域的良好通风,避免阳光直射,且不允许存在振动的环境

                                          二、确认单

    气瓶原始资料审查,并记录:制造单位、气瓶编号、制造年月、气瓶型号、公称工作压力、

公称容积、气瓶净重、最大充液重量、上次定期检验日期、气瓶所属车辆的车牌号等        气瓶使用历史信息,包含气瓶碰撞、维修、改造记录;气瓶安全附件、管路、阀门的维修及更换记录;气瓶其他使用过程中出现过的异常记录

                                                               三、外观检测

    检查气瓶的结构、几何尺寸

    检查气瓶封头形式、接头形式、焊缝布置、管口方位、开孔方式与位置

    检查焊缝最大对口错边量、焊缝最大棱角度是否符合GB24159-2009《焊接绝热气瓶》规定   检查是否有焊缝表面裂纹,应符合JB/T4730.5《承压设备无损检测 第5部分:渗透检测》的规定

    检查外筒是否有腐蚀、变形、损伤、表面裂纹、异常结冰、结霜、冒汗等现象

    固定装置检测:  检查气瓶的瓶体支架、绑带结构、支架及绑带焊缝、橡胶垫圈等

                                          四、气瓶组合部件及安全附件检测

    组合部件是指: 气瓶上的充液阀、燃料开头阀、气相关闭阀、调压节流阀及其与气瓶本体连接的管路

检查气瓶组合部件是否有外观磨损,参考资料《TSG R0006-2014 气瓶安全技术监察规程》       安全附件是指: 气瓶上的一级安全阀、二级安全阀、安全阀排放管、真空抽口、压力表及液位计等

    检查所有安全阀压力表是否有超期未校验

    检查一级安全阀导管是否存在脱落

    检查一级安全阀与二级安全阀是否装反

    检查二级安全阀保护帽是否破损

    检查液位传感器连接外套是否腐蚀

                                          五、可燃气体泄漏   检测

    将气瓶所有阀门关闭,打开增压阀,让气瓶自增压到14.5公斤压力以上,安全阀   为起跳时,用气体检测仪检测气瓶外部的可燃气体浓度,预判气瓶是否漏气。

                                               六、气密性测试

    自增压到压力1.6MPa,保压时间15分钟,采用涂抺皂水对如下气瓶管路及阀门进行气密性检测

检查液位传感器对接弯头地方是否有泄漏 按照GB/T12137《气瓶气密性试验方法》

检查充液管路单向阀对接接头地方是否有泄漏

检查液位传感器连接外套地方是否有泄漏

检查一级安全阀连接接头地方是否有泄漏

检查经济阀回路地方是否有泄漏

检查气相管路压力表连接管路地方是否有泄漏

检查充液阀、调压节流阀、燃料开头阀、气相关闭阀等地方是否有泄漏

判定标准:  检查时未发现泄漏或形成气泡为慢慢积聚且气泡尺寸小于10mm,未出破烈;或几分钟后出现的小气泡,    均为气密性测试合格。

                                                        七、泄压静置

    将LNG气瓶的放空阀打开,用放空管路放空,保证安全。                           连接好静态蒸发率测试仪管路

                                                         八、静态蒸发率测试

    "测试过程及测量数量按照GB/T18443.5-2010《真空绝热深冷设备性能试验方法 第五部分:静态蒸发率测量》文件要求进行"

    测试方法采用气体质量流量计方法

    测试介质采用液氮

    判定标准:

1.气瓶日静态蒸发率应不大于2倍的制造标准规定的合格指标,且不大于如下表1的指标为合格

    表1 车用LNG气瓶日静态蒸发率合格指标

    公称容积L     50  100   150  200   250  300  350   400    450    500

    日静态蒸发率%  5.4 5.1   5.1  4.8   4.8  4.8   4.5  4.5  4.2   4.2

    此标准由各省质量技术监督局制定

2.检测过程中若发生冒汗、结霜或霜冻分界面时,应立即停止检测,日静态蒸发率检测结果

判定为不合格"

    设备清单: 静态蒸发率测试装置1套 2支以上LN2气瓶,用于深冷液周转             气瓶移动支架2台       连接软管       综合操作平台移动台车1辆

氦质谱检漏仪1台



                                             九、气瓶组合部件及安全附件维修

    所有组合部件阀门,使用时间若不能满足下一次年检时间要求的, 需全部更新新件,不可翻新 参考资料《TSG R0006-2014 气瓶安全技术监察规程》

    安全阀校验及更换

    设备清单: 安全阀校验台1套   角阀试验台1套    无火花工具1台 操作平台移动台车1辆  附件超声波清洗机

                                          十、气瓶夹层真空度测量

    使用专用真空度测量仪表或设备进行测量     测试过程及测量数量按照GB/T18443.2-2010《真空绝热深冷设备性能试验方法 第2部分:真空度测量》文件要求    测量方法

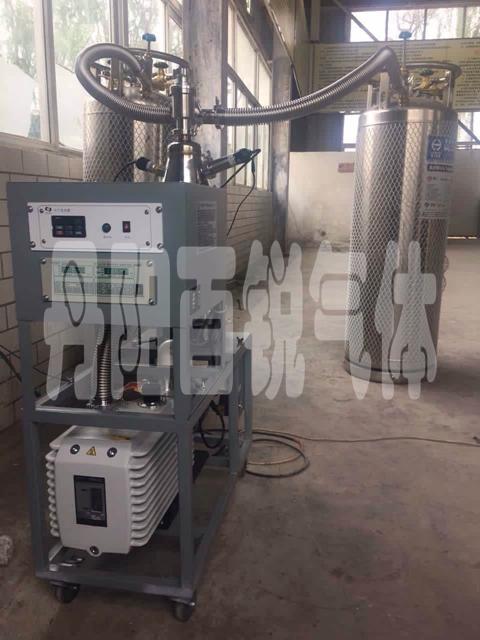

    设备清单: 夹层抽真空系统1套

       综合操作平台移动台车1辆

                                          十一、气瓶夹层真空度补抽维修

       使用专用抽真空设备对气瓶夹层进行补抽真空,将真空度恢复到气瓶出厂值            设备清单: 夹层抽真空系统1套

                                       十二、液位计调教

      使用电容式调教仪器调校液位计

                                        十三、检测气瓶表面温度

      检测气瓶表面温度和环境温度的差别判断保温性能

                                     十四、合格气瓶打印标签

    检测合格的气瓶需按《TSG R0006-2014 气瓶安全技术监察规程》的规定在气瓶瓶体打印本次检验钢印

                                          十五、气瓶检测报告

    依检验报告样本出具本次检测报告,气瓶使用单位和检测机构各保存一份                                         十六、其它

    检验安全注意事项

    1.车用焊接绝热气瓶装载介质为液化天然气,温度为零下162度,沸点为常温,检验过程中要避免冻伤

    2.天然气为可燃气体,在空气中的燃烧混合比为5%~15%,检验现场远离明火,火星及超过摄氏649度的高温区域

    3.检验防护应该包括防护镜(或面罩)以及手套,保护眼睛和祼露的肌肤因意外接触液化天然气或低温气体造成冻伤

    4.少量的液化天然气可汽化成大量的天然气,气液体积比约为600:1,液化天然气可导致压力迅速上升,

检验时避免误操作引起意外。
