医院中心供氧系统的优点

发布时间:2012-05-08

医院中心供氧系统

医院中心供氧系统主要有汇流排,管道,设备带,氧气插座,等组成。氧气汇流排

医用中心供气系统工程是一项集中心供氧、负压吸引、压缩空气、笑气、氮气等气体及医用信号系统、电源终端、照明等多元组合的管线综合工程。

该项工程主要有以下几个优点:

1、有效避免了传统供氧方式带来的气瓶搬运困难、影响环境、阻碍床边医疗活动进行及高压容器潜在危险等弊端;

2、 在实施供气等系统后,病室内添加了一道新颖而庄重的装饰,给病员心理产生良好的影响;

3、 医护人员在供氧等系统操作上变得简单快捷,有利于对病员的抢救,有利于氧气的充分利用,从而提高疾病的疗效,提高抢救成功率;

4、 可减少供氧等系统人员,节约支出经费。

随着医疗技术服务的不断革新发展,医用中心供气系统已经成为医院供氧的必备产品。



第一节:中心供氧系统;氧气自动切换汇流排

简介:中心供氧系统包括液氧罐(瓶氧汇流排)、汽化器、减压装置、报警装置、输送管道及终端组成。系统输送压力通过液氧汽化来提供,

贮存在贮槽内的液氧通过汽化器汽化后,一次减压至0.8-1.0Mpa输送至各功能分区后,再进行二次减压至0.3-0.5Mpa后输送到手术室、监护室、病房等终端。

氧源部分

氧源以医用制氧机、液氧罐、瓶氧汇流排为主要供氧方式;

1、液氧站

(1)液氧站为低温液体贮槽阀门结构,内筒及夹套均经严格的氦质谱仪检漏,漏率小于1×10-6Pa.L/S,真空绝热寿命长。

(2)液氧站组成设备:

• 液氧罐5m3:1只

• 汽化器QQ50/16:1只

• 阀门:1套

• 液面计:1套

• 减压装置:1套

(3)主要技术参数要求:

• 液氧罐有效容积:5m3 输出压力:0.8-1.0Mpa

• 液氧站最大出口流量:50m3/h

(4)注意事宜:液氧贮槽、汽化及减压装置应设在室外,其距建筑物的距离为7.5米,且通风良好,具有防爆措施和运输方便的场所,周围不能有锅炉房,明火,配电房,5M之内的地沟的表面必须封闭,不许上下有通气现象。

2、瓶氧汇流排间(备用氧源)

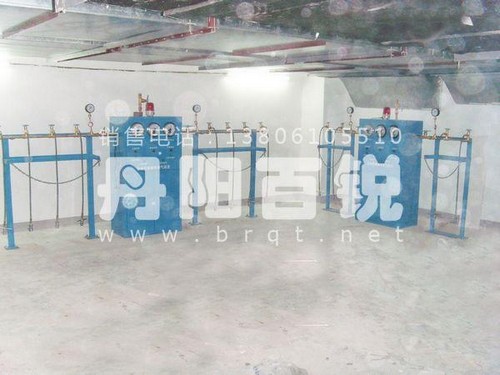

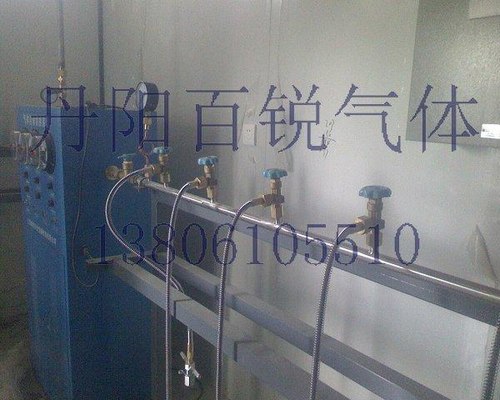

(1)氧气汇流排间由5瓶×2组汇流排、自动/手动切换装置等设备组成,具有双路控制系统和声光报警功能,一路工作,一路备用。

• 输出压力:0.8MPa

• 气瓶最高压力:15MPa

• 自动切换压力:1MPa(可调)

• 出口报警压力:

• 站内温度控制:10-38℃

• 站内浓度控制:

氧气汇流排间出口流量:≥50 m3/h

• 系统小时泄漏率:每小时≤0.2%(国家标准﹤0.5%)



报警装置:这部分由声光电子报警装置组成。

功能:

(1)当一组汇流排压力低于规定值时,一级自动切换控制箱与报警箱配合工作可实现二组汇流排之间自动切换,同时报警箱发出声光信号提醒值班人员更换已用完的氧气瓶。

(2)当送往病房大楼的氧气压力升高或下降超出规定值时,报警箱同样发出声光报警信号,提醒有关人员及时调整系统正常运行。



减压装置:为保证每层楼氧气压力的稳定,可在每层楼的支管道上安装一氧气二级减压箱,以保证每层楼氧气压力不低于0.35Mpa,从而进行连续稳定的供氧。 采用二级减压装置既可减少管路的压力损失,又可保证病人吸氧的安全。防止系统发生故障时不会把高压氧气引入病房,保证了病人吸氧的安全。设备内管路采用双路设计,一路使用,一路备用,一旦出现故障可关闭该路阀门,打开备用回路阀门即可持续稳定地供氧。

二级减压箱技术参数:

• 进口压力0.65Mpa;

• 减压后出口压力:0.4Mpa

• 出口流量≥20 m3/h。

监视装置: 护士站等有人值班的地方设置一压力监视装置,实时监测系统使用动态。

氧气输送管道:氧气输送管道连接氧源及各终端,供氧管道可明装,也可安装在管井内,但应避开热力、燃气及强电管道,最好设在独立的管井内,控制系统压力损失不超过10%。埋入墙体的管路须加管套,以防腐蚀,重压,潮湿。在管材的选用上,供氧管道采用304不锈钢管。

管道规格:氧气气源送往病房楼的总管选用Φ24×1不锈钢管;其走廊横管选用Φ14×1不锈钢管;进入病房的管道支管选用Φ8×1不锈钢管。

管道布置:病房内支管及终端均安装在铝合金设备带内,这样既整齐又美观。

管道连接:不锈钢管管道连接采用金属密封、氩弧焊焊接。连接使用寿命长,一般可达20年之久,无其它密封材料的老化之忧,且维修拆卸较为方便。

管路阀体:每个病区设计一个Dg10 不锈钢维修阀、每间病房独立设计一个Dg4 不锈钢维修阀。

在系统设备出现故障时,可根据需要逐层或逐间的关闭故障区域,保证其他病区、病房内的氧气的正常供应。

 ◎ 氧气输送管道技术参数:

• 氧气最远端压力损耗:≤10%

• 最大和最小使用流量工况下供氧压力误差:≯0.02Mpa

•    氧气管道可靠接地,接地电阻<10欧姆。

• 氧气管道气体流速:≯10m/s 6.气源终端

• 供氧终端采用快速自封插拔式接头,使用时将带快速插头的氧气吸入器插入定位盘终端,自动定位并卡死,打开吸入器开关即可吸氧,不用时拔下吸氧器,

定位盘终端自动复位,保证气体不泄漏。供氧终端通常和吸引、呼叫等系统一起安装在床头设备带上,在手术室可接至手术室吊塔。



终端设备带:既是各种管线的导槽,又是各种管线终端部件的组装体。病房设备带材质:采用优质铝型材。

设备带内部结构具有强电、弱电、气体管道分槽安装功能,并经相关消防部门检测合格。铝合金设备带表面采用静电喷塑工艺,设备带上面板采用模块化设计,可分段打开面板进行系统维修,并具有良好的防腐和保洁效果。设备带上各种气体终端、电器均采用嵌入式安装,使整条设备带表面豪华美观。设备带内氧气支管设有Dg4维修阀,方便日常维护、管理。设备带上气体终端采用豪华型自封插拔性快速接头,可插入(或连接)氧气湿化瓶、麻醉机和呼吸机等医疗器械的气体插头。

各气体终端可区分其它气体终端,各终端间有防插错功能,且插拔方便、密封可靠、使用寿命大于10年。病房内设备带采用房间通长布置,设备带中心距地面1.4米,外壳接地处理。 • 与终端板相匹配的氧气湿化器是单独设备。可以根据病员情况,在同一时间内有多少人吸氧,就配备相应数量的湿化器,通常大约需配备相当于终端数的1/3左右较为适当。

◎ 终端部分技术参数:

• 氧气终端使用流量:≥10L/min

• 终端保证气压: 0.2~0.5Mpa(连续可调)

•系统运行方式:各终端连续用气,停电时不停供气。

• 普通病房终端压力不低于0.4Mpa,手术室、ICU、EICU和抢救室病房终端压力不低于0.4~0.6Mpa。



第二节:负压吸引系统 负压吸引系统主要有负压产生设备、管路、终端等组成;

装置简单,运行安全可靠,可24小时连续不断地供给各病房使用,并且克服了电动吸引机需带机搬运,不能多人共用、消毒不便等缺点,而且不占用病房空间也无噪声,是现代理想的吸引系统设备。 负压产生设备:负压吸引系统的负压源是真空机组,通过真空泵的工作使系统产生负压,经过管道输送至各病房,供医院使用。该设备由两台真空泵,真空罐,一个控制柜及相应阀件及仪表组成,均设在吸引泵房内。

真空泵机组等设备技术参数:

• 最大抽气量:3m3/min×2台

• 电机功率:5.5KW×2台(380V)

• 小时增压率:每小时≤1%

• 负压调节范围:-0.04MPa~-0.07MPa

• 负压报警压力:>-0.035MPa、

•噪声(真空泵):≤80dB(室内);≤60dB(室外)

• 泵自动启、停参数:当负压达到-0.07MPa,真空泵自动停机;当负压达到-0.02MPa,真空泵自动开机。 (2)电控柜功能说明:

• 能分别对两机组进行手动和自动控制。

•控制的负压值在-0.02~-0.07MPa之间(可调)。

• 工作机组与备用机组可自动交替使用。解决了真空泵长期备用带来的不利影响。

同时当其中一台故障时,另一台自动起动,于报警箱联动发出声光报警信号。

• 当压力达到报警压力-0.019MPa或-0.073MPa值时,于报警箱联动进行声光信号报警。

• 停电后机组停止工作,如恢复送电,机组可自动投入运行。 管道:总管与分支管用镀锌管材,进入病室后,以不锈钢管与供氧管一起并入终端板,并连接气头。

• 管道规格:真空站送往大楼管道及上楼主管选用DN80镀锌钢管;

其走廊横管均选用DN65镀锌钢管;进入病房的管道选用Φ8×1不锈钢管。

终端:平时处于密封状态,当插入吸引器时,即自动打开,并产生负压。

4.与吸引终端板相匹配的吸引吸入器可根据病员使用数量配备。

 ◎ 管路、终端部分技术参数:

• 接地电阻:<10欧姆

•终端抽气量:≥30L/min

• 因泄漏因起的增压率:每小时≤1%

• 负压调节范围:-0.04MPa~-0.07 MPa (连续可调)



第三节:医用传呼对讲系统 医用传呼系统是现代化医院必不可少的护理辅助设备,它不但能减轻医护人员的工作强度,而且也给广大患者带来方便,医用传呼对讲系统主要有传呼主机、走廊显示屏、床头分机等组成(可选配外部音源设备及电脑主机)。

 ◎ 主要性能特点:

• 自动报警、数字显示床号、多号呼叫、循环显号,逐个销号。

• 自动存储、双向对讲、双向复位。

•数字大屏幕同步显示呼号。

• 护士有择优先择号功能。

• 可增设病区广播、双向可视对讲。

• 特强抗干扰电路。

• 主机双系统操作。

• 可增设特护号特种报警功能。

• 数字电路信号,可用计算机网络联网,故障自动检测。

◎ 系统参数: 传呼于对讲的容量:99张床位,可扩展至200,

• 传输线:二根单芯屏蔽线,

• 电源:单相交流220V±10%,50HZ

• 整个系统功耗(包括走廊显示屏):静态时≤15W ;动态时≤35W

• 工作方式 :连续 • 报警方式:音乐

•工作条件-环境温度:-5℃~+40℃

• 相对湿度:≤85% ◎ 设备布置及线路敷设:医用传呼系统主机设置在护士站墙壁上,距地1.4m,分机可安装在铝合金设备带上,中心高度一般为1.4m,走廊大屏幕床位显示器在走廊中间吸顶安装,安装高度一般为2.5m,分线盒安装在走廊吊顶内墙上,话机摆放在护士办公桌上。主机接线盒采用146H60型接线盒,距地一般适宜1.3m。



第四节:电源终端、照明等系统 电源终端、照明等系统是中心供氧系统的病房电器辅助工程,由“3+2”多功能电源插座、嵌入式床头灯、床头灯控制开关等组成。均嵌入式安装在病房设备带上,安装数量可按实际需要配置,一般普通病房每床位配置1-2个多功能电源插座、1盏床头灯、1个电源开关;ICU、抢救室等重症病房每床位配置2-4个多功能电源插座、1盏床头灯、1个电源开关,方便医护人员及病员的日常使用。
