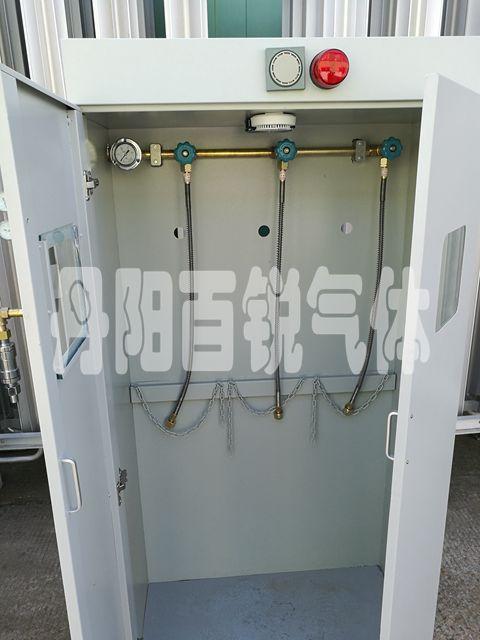

带气瓶柜氢气汇流排

氢气带气瓶柜汇流排使用维护说明

 一、  2*3瓶组带气瓶柜实验室/电厂/化工/氢气气汇流排安装要求

1、氢气属易燃易爆气体,供气室必须采用防爆开关及防爆灯,室内要通风,必须设置防爆排风扇。

2、氢气集中供气室与乙炔集中供气室之间间距应不小于5米,与明火的距离应至少为10米,如条件限制,可用防爆墙隔开。

3、安装时应注意连接部分的清洁,切忌杂物、垃圾进入管件,减压器、氧气管件绝对禁止接触油脂。有腐蚀性介质的地方禁止安装汇流排。

4、氢气汇流排须由专业的技术人员安装,必须有有效的接地。如连接部分为四氟密封,可将两边用铜带连接。其接地电阻不得大于10Ω。

5、安装结束后,必须用氮气对汇流排上的所有阀件(含减压器)、压力表、高压金属软管,各管件连接处进行试压。如发现泄漏,必须及时维修处理,确认无泄漏,然后经当地有关部门验收合格后方能投入使用。

二、注意事项

1、操作人员必须经过专业的培训,持证上岗,集中供气室非操作、维修人员禁止入内。

2、操作前,必须确认作业现场无易燃易爆物品,气瓶与各连接部位应紧固可靠,不准有松动,漏气现象,检漏应用肥皂水进行,严禁使用明火检漏,氧气瓶及其附件,软管使用工具和操作工手上不能沾有油脂,以免发生事故。

3、开启气瓶阀门时,要用专用工具,动作要缓慢。禁止用易产生火花的工具去开启瓶阀。开启减压阀时,操作者面部不要对着减压阀,但要仔细观察压力表的指针是否灵敏正常。

4、减压器的高压腔和低压腔都装有安全阀,当压力超过许用值时,自动打开排气,压力降到许用值即自行关闭。平时切勿扳动安全阀。如发现减压阀的损坏或漏气,或低压表有不断上升,或压力表回不到零位等现象,应及时进行修理,并按规定定期送交相关部门校验。如不合格,必须立即更换。

5、汇流排应按规定使用一种介质,不得混用,以免发生危险。

6、本产品配备两种导管(由用户自行选择)。一种为高压金属软管,另一种为紫铜回形导管。

(1)高压金属软管:内壁为聚四氟乙烯,外用不锈钢丝编织,最外面用不锈钢弹簧作保护。其优点是装卸方便,外观漂亮。外部的不锈钢弹簧在燃爆时起缓冲保护作用。其缺点是,由于内壁为绝缘体,虽为不燃材料,如有可燃物质进入,加上开启过快,造成静电打火,会引起燃爆,使用寿命相对短一些(约脉冲次数一万次,三包一年)。

金属软管使用注意事项:

金属软管应小心轻放,严禁高空抛落,严禁小直径弯折软管。

安装后使用时应缓慢开启阀门,流量由小到大,在正常压力内使用。

装卸夹具时,不可敲打金属软管,否则会打断接头内芯管,夹具卸下后,应用挂钩悬吊,不可随手丢落,否则会使角阀接头处软管经常负重弯折,从而致使内管断裂漏气。

紫铜回形导管:其优点是管壁导电,在遇到不导电粒子进入遇高速不会因静电打火,引起燃爆。如有破裂只会漏气不会炸管。如使用得当寿命相对长一些。其缺点是拆装不方便,用一段时间后导管会发硬,折弯时会断裂,须再行回火后才能使用。回火产生的氧化层难处净。

紫铜回形导管使用注意事项:

紫铜导管应小心轻放,严禁小直径重复弯折。

安装后使用时,应缓慢开启阀门,流量由小到大,在正常压力内使用。

使用一段时间后如发现导管发硬,应及时进行回火去应力处理。

回火后因将导管内外壁的氧化层去净,否则会影响到气体纯度,还会堵塞气体过滤装置。



三、氢气汇流排使用和维护

1、将气瓶逐个与软管连接,在气瓶阀全部关闭的情况下,将所要用的一边的汇流排上的高、低压截止阀,直角阀全部打开。

2、先微量开启所使用一边的其中一只气瓶阀,使高压压力表值缓慢上升,直至压力不再上升时,再逐个缓慢打开使用边的所有气瓶。

3、在确认压力稳定后,再顺时转动减压器调节螺杆,调压时不要一次性将压力表显示值调至所需压力,应逐步增压,即将压力调至某设定值时应停留一段时间等压力稳定后再进行下一轮增压直至到所需压力。

4、左右切换时应按相同步骤进行,如需停止生产,必须将氢气气阀件关闭,然后将余气输完,最后旋转减压器调节螺杆,压力表示值为零时,再关闭截止阀。

5、汇流排投入使用后,应进行日常维护,严禁敲击管件。正常使用中,每年必须对压力表进行计量检测。

6、定期检查软管,导管各连接部位。如发现异常或损坏应及时更换。

注:请严格按使用说明安装操作!

因汇流排无有效接地或操作不当所造成的后果,责任由使用方负责。

  氢气气体汇流排主要用于大量消耗瓶装气体的单位,是将数只气体钢瓶集中于汇流排导管,经减压、稳压后输送到使用场所的装置。本产品结构紧凑,操作简单,便于气体的压力控制,是保障安全文明生产必需的装置,广泛适用于医院、工厂、院校和科研等单位。

1、     工作介质:氢气。

2、     气瓶组合:1×5(五瓶组)、2×5(十瓶组)、2×10(二十瓶组)。

3、     气体汇流排:形式及参数见附表,本厂可根据用户特殊要求,进行设计和制造。

4、     输入压力P1:15Mpa;3Mpa(150kg/cm2=15Mpa)

5、     输出压力P2:0.1~1.5Mpa;0.01~0.1Mpa

6、     型号:例YQ 10S 150/151



例子

代表

本例代表

YQ

气体

氧气

10S

几瓶组

10瓶组

150

输入压力

15Mpa

15

输出压力

1.5Mpa

1

序号
