低温钢瓶静态蒸发率测试办法

发布时间:2016-10-22
低温钢瓶静态蒸发率测试办法

               低温绝热钢瓶/杜瓦瓶/重卡lng瓶静态蒸发率测试办法及所需设备专业生产厂家。

一、静态蒸发率测试系统说明

该静态蒸发率测试系统专用于LNG气瓶进行静态蒸发率测试,全自动测试及自动打印本次测试结果。

测试过程及测量数量按照GB/T18443.5-2010《真空绝热深冷设备性能试验方法 第五部分:静态蒸发率测量》文件要求进行:

测试方法公式采用气体质量流量计方法

测试介质采用LNG

判定标准:

气瓶日静态蒸发率应不大于2倍的制造标准规定的合格指标,且不大于如下表1的指标为合格

车用LNG气瓶日静态蒸发率合格指标

公称容积L

50

100

150

200

250

300

350

400

450

500

日静态蒸发率%

5.4

5.1

5.1

4.8

4.8

4.8

4.5

4.5

4.2

4.2

此标准由各省质量技术监督局制定

 二;静态蒸发率测试设备配置

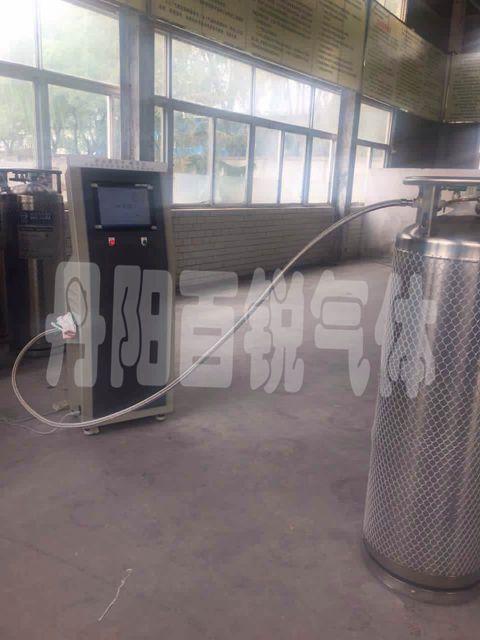

HDJTZF-2/4高精度静态蒸发率测试机 (2工位(4工位)

   设备性能要求:核心部件采用美国ALICAT质量流量计测量LNG气瓶单位时间内的自然蒸发量。整个测试过程由PLC控制,测试报告自动生成,测试数据可长期保存。

主要技术参数:

1、蒸发率测试介质:LNG或液氮

2、静置时间:48小时    记录时长:24小时

3、测试条件:气瓶内胆压力为常压

4、工位数:4工位,2工位

5、准确精度:0.2级

6、流量计品牌:美国进口ALICAT (满足各类LNG气瓶自然蒸发量测定)

7、环境温度:-40℃~60℃

8、便携式应移动方便、携带简单。

9、固定式4工位设备采用15寸的触摸屏,采集模块,所有数据自动录入静态蒸发率计算表格,自动设定记录频率(数据记录的时间间隔可以自动设定)

10、设备自带电子水平仪保证流量计水平使用

11、每工位进气口带温度传感器通过模块自动输入表格

12、每工位进气口带压力传感器入得数据自动输入表格

13、设备自带打印机,能打印实时流量数据及最终报告。
