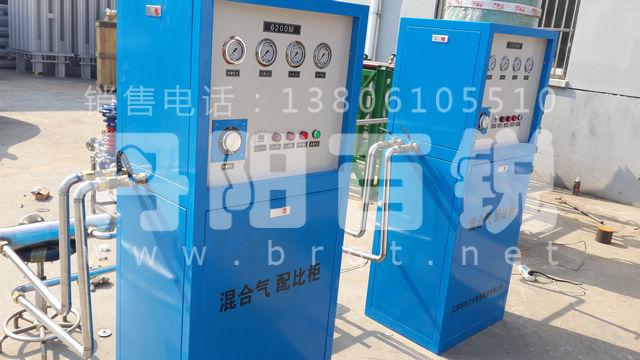

混合气体配比柜

气体配比柜也称气体配比器,气体混合柜,混合气体配比柜,是专为气体保护焊设计的大流量两元气体混合装置,主要用于集中供气汇流排配套使用,该装置可以将需要使用的两种气体按使用要求进行配比,并获取均匀的混合气体。该系列气体配比柜具有混合精度可达到±1.5%,且输出稳定等特点。可广泛适用于铁道、船舶、化工、机械制造等各类气体保护焊场合。 气体汇流排
      工作原理
      两元或多元需要混合的气体经过单向阀进入两级或多级压力平衡装置,平衡其输入压差,从而保证了混合前组分气体和稀释气体的压力绝对相同,然后调节流量控制阀,可将各种气体的流量依据希望达到的混气比例进行调定。原理上采用动态气体混合法,即混即用,从而保证了混合气体的均匀性,复现性优良,比例稳定。可适用于配制焊接混合气、气调保鲜混合气、电光源混合气,检漏(报警)混合气,消毒杀菌混合气等。
      技术特性
      ◆采用动态气体混合法,具有即混即用的特点,使气体混合更均匀
      ◆在额定范围内输入压力的波动,以及输出流量变化,配比精度保持不变
      ◆配气过程直观,调整便捷
      ◆为纯机器结构,使用寿命长,安全可靠
      ◆体积小巧、重量轻,携带和使用方便
      ◆气体混合精度高,最高可达±0.05%
      ◆可实现双元或多元气体同步混合
      ◆混气过程复现性优良,比例稳定
      常用混合气体类型:
      0~50%二氧化碳,其余氩气
      0~50%氩气,其余氦气
      0~50%二氧化碳,其余氮气
      0~50%氩气,其余氦气
      0~2%氧气,其余氩气
      [1]0~10%氢气,其余氩气
      0~20%氧气,其余氩气
      0~5%氧气,0~15%二氧化碳,其余氩气
      0.5%氧气,26.5%氦气,8%二氧化碳,其余氩气                                    混合气体配比柜使用说明书    一、用途:
        混合气体作为保护焊气体在焊接过程的使用越来越多。在工业先进国家机械化、自动化的水平相当高,单纯的CO2气体作为保护气体已不能满足焊接的要求。混合气体保护焊无论在外观成型、焊缝内在质量、熔深、焊接速度、焊接过程中产生的飞溅较单纯的CO2气体保护焊均有很大提高。目前随我国焊接技术水平和自动化水平的提高以及各个行业对焊接质量要求的日益提高,使得混合气体保护焊的应用范围不断扩大。混合配比柜正是应此市场的需求生产的。目前已在造船、钢结构、汽车、摩托车等行业已广泛使用。
        目前国内使用较广泛的均为小流量单台使用的混合气体配比器,这样给使用者造成了许多不便,而且现场很不整齐,气瓶多、接管多。既不利于文明生产,也给管理带来了诸多的不便。随着焊接技术的不断发展,要求大流量、高精度的自动混合气体配比柜的用户不断增加,而同类的国外产品价格过高,由此也影响了国内部分厂家推广使用混合气体保护焊。

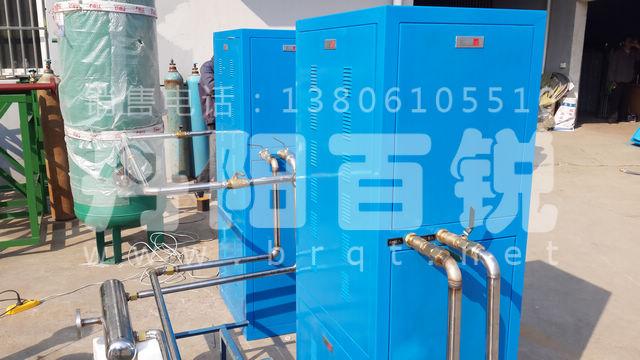

        本公司推出机械式混合气体配比柜主要是由高精度气体压力平衡阀、配比阀及混合气体储存器组成,该产品是目前国际上先进的大流量配气装置,精度高、流量大、配比精度直观并且连续可调,并设有故障报警功能,是规模生产的理想配套产品。
        二、参数
        输入电压     ~220V
        配比范围(CO2) 0~30%
        配比精度     ≤±1.5%
    输入压力     0.8~1.2MPa
    控制气体     氩气
    控制压力     0.7 MPa
    输出压力     0.2~0.7MPa
    输出流量     0-200m3/h
    进口接头    G3/4〃
    出口接头     G1〃〞
    防护等级为   IP43.〞
        三、特点:
        (1)精度高,在额定范围内气源压力变化和输出流量变化时,配比值精度保持不变。
        (2)结构紧凑合理。
        (3)配比值可调,操作直观简单。
        (4)该机平衡及配比部分属纯机械产品,安全可靠。
        四、工作原理:
        该配比柜首先将要混合的气体压力相等,然后借助配比阀按比例把气体混合,将混合后的气体送进储存器,直至达到所设定的上限压力值,此时混合器停止工作。当气体由储存器被抽出时,压力将下降直至达到所设定的下限压力值时,混合器将再次接通开始工作。这样的工作方式可以使混合后的气体在零至最大流量之间任何比例的输出,而配比精度没有改变。这样正确的确定配比柜的输出流量是至关重要的,要确保输出气体的流量不能大于气体配比柜的容量。
    五、安装及操作
    ⑴将配比柜牢靠地放在水平基面上,混合气体柜与管道汇流排连接好。
    ⑵将所有管道阀门关闭,按照输出压力为0.5MPa,最大输出流量200 m3/h的使用状况,调整输入压力使其达到0.8~1.2MPa。
    ⑶调整配比旋钮设定到所要求的数值。

    ⑷打开所有阀门,并确保控制气体是打开的(本系统中氩气为控制气体)。
    ⑸设定控制压力值为0.7MPa。
    ⑹接通电源,此时按钮开关灯发光表示电源接通,若此时黄灯亮并同时报警器鸣叫,表明供气压力低于最小输入压力值,须调高输入压力直至面板上压力表指示出正常压力方能正常工作。
    ⑺所有调整都已经完成后,可以打开工位点的阀门,应空放后再正常使用。
    ⑻对于短期关闭,只要将配比柜开关切换到“关”的状态,对于较长时间的关闭,将供气管阀门关闭,关闭控制气体输入并排空,当所有压力表示数为零后将配比柜关闭。
