无缝气瓶水压外测法试验方法

发布时间:2016-08-26

                    无缝气瓶水压试验外测法试验方法及设备配置价格工艺流程

   根据GB/T9251-2011 气瓶水压试验方法新规规定;无缝气瓶水压试验方法由原来的内测法和外测法两种试验方法自2016年9月1号起全部改成外测法;外测法设备配置价格工艺流程

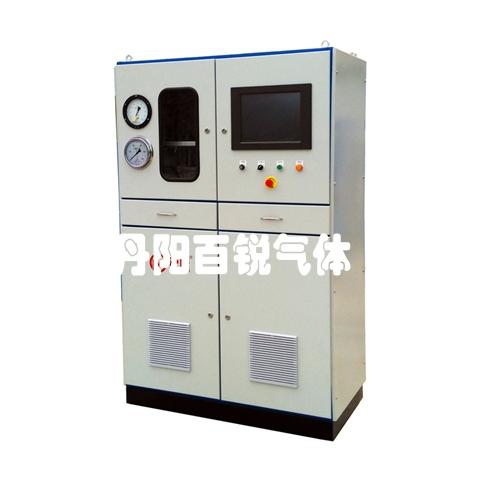

    HDY3-SWK-2 型水压外侧法试验机适用于各种高压气瓶做外测法水压试验。设备依据G B/T9251《气瓶水压试验方法》设计、制造。满足不同类型、规格的钢质气瓶定期检验。其工作原理为:将受试瓶置于一个特制的水套内,采用高压泵对受试瓶进行增压,达设定压力后自动进入保压状态,对受试瓶进行耐压试验,与此同时,气瓶在试验压力下体积膨胀,把水套内的一部分水挤压到水量采集系统的水杯中,这部分水量就是受试验瓶的容积变形量,通过水量采集系统传输至工控机中。气瓶卸压后,弹性变形消失,于是水量采集系统中的水又返回至水套内,未返回的水量就是受试瓶的容积残余变形量。容积残余变形量与全变形量
的百分比就是气瓶的容积残余变形率。通过试验,可精确测出气瓶的容积残余变形率,以保证气瓶的安全使用。

主要功能;

    整个运行过程按照国标检测要求进行,无需人工参与,无法修改检测结果,保证检测的正确性;自动读取气瓶重量、钢瓶加水重量、自动计算钢瓶容积; 整个检测运行采取一键式操作; 自动采集水量(变形量)、压力、时间、环境温度等数据并保存; 气瓶水压的参数触摸屏上设定;屏幕设置试验压力、试验时间、泄压时间;屏幕显示个阀门运行状态; 屏幕动态显示压力数值变化和水重数值变化; 屏幕动态显示时间和压力曲线; 自动进行气瓶残余变形连的计算,并判断试验结果; 试验过程、试验曲线和试验结果自动保存,便于调用; 能进行手动和自动操作切换; 报警画面显示出错内容; 双路运行,二个水套共用,自由切换。
